Zoom MS-70CDR

Der MS-70CDR mit 86 Effekttypen aus dem Bereich Chorus, Delay, und Reverb unter der Haube ist für E-Gitarre, A-Gitarre und Bass geeignet. Es können zwischen 1-6 Effekten gleichzeitig verwenden und auf 50 Speicherplätzen abgelegt, werden.

Konstruktion

Im oberen Drittel des MS-70CDR dominiert die Anzeige, die das gewählte Effekt sowie alle andere Funktionen anzeigt.

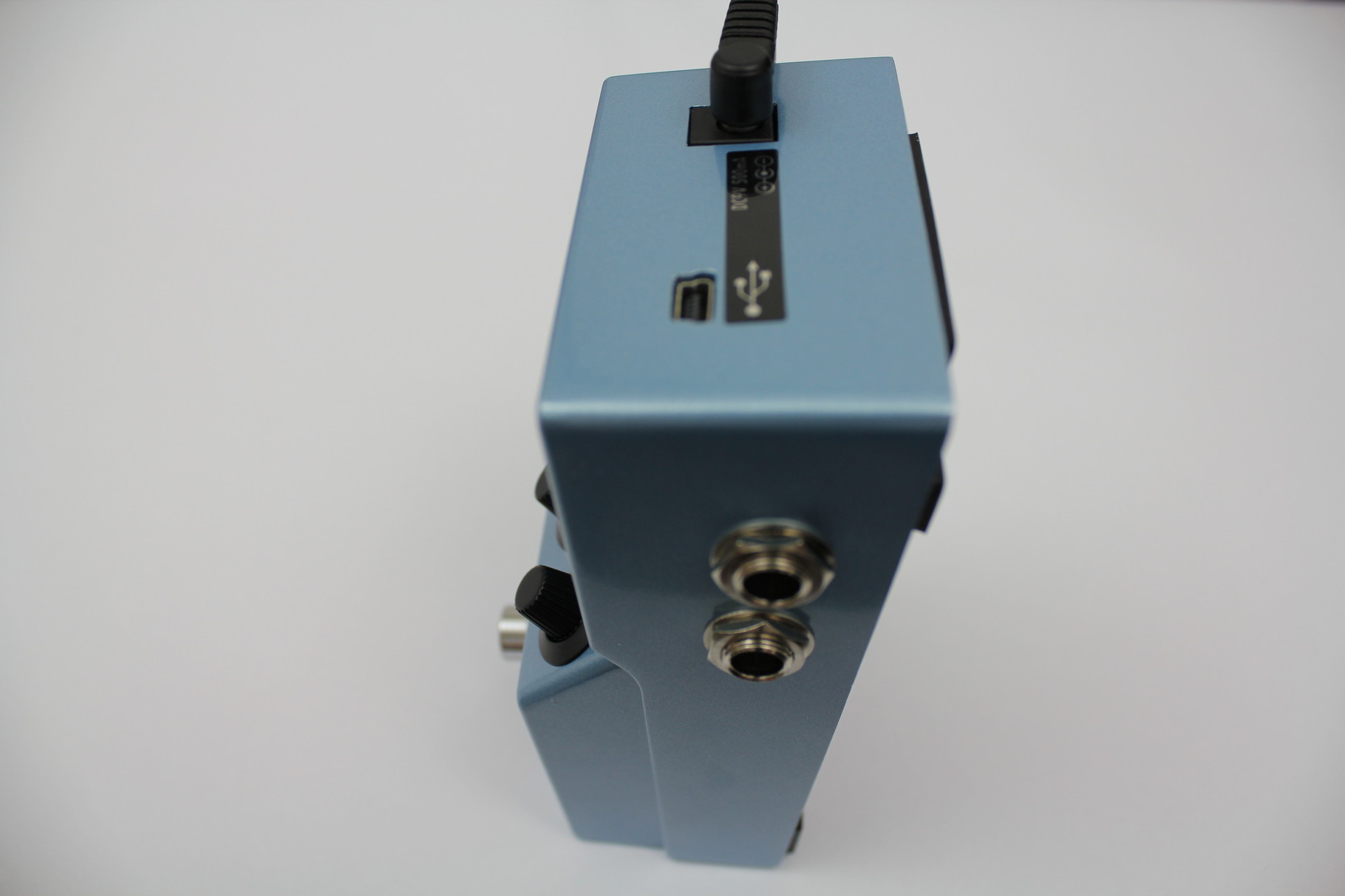

Rechts davon befinden sich zwei Input-Klinkebuchsen für die E-Gitarre, E-Bass oder andere elektronischer Instrumente und Effektgeräte. Direkt gegenüber sind zwei Output-Klinkebuchsen verbaut für den Anschluss an einen Verstärker oder ein weiteres Effektgerät. Für einen Mono-Signalweg sollte man die jeweils die Buchse Mono verwenden.



An der Stirnseite ist der Netzanschluss platziert. Der MS-70CDR kann aber auch wahlweise mit Batterie betrieben werden dazu befindet sich auf der Rückseite das Batteriefach. Ein USB-Anschluss befindet sich ebenfalls an der Stirnseite. Er dient zum Anschluss an einen Computer damit man die Firmware aktualisieren kann.



In der Mitte sind drei Parameter-Regler angeordnet. Parameter-Regler 1 ändert beim Drehen die Parameterwerte und öffnet beim Drücken das Menü in dem Effekte entfernt, neu angeordnet und andere Einstellungen vorgenommen werden können Zusätzlich kann man mit diesem Parameter-Regler auch die Firmware-Version überprüfen.



Mit Parameter-Regler 2 kann man ebenfalls durch drehen Parameter einstellen. Durch Drücken wird der Memory-Screen eingeblendet. Hier können Patch Memories ausgewählt, gespeichert und mit dem Fußschalter umgeschaltet werden.



Der Parameter-Regler 3 übernimmt beim Drehen wie gewohnt die Parametereinstellung und wechselt beim Drücken die Parameter-Seiten.



Im unteren Drittel ist der Fußschalter angeordnet. Er schaltet den im Display dargestellten Effekt an und aus. Hält man ihn für 1 Sekunde gedrückt gelangt man in den Tuner-Mode oder wahlweise in den TapTempo-Mode. Eine On/Off-Anzeige gibt Auskunft über den Status des aktuellen Effektes. Die LED leuchtet rot wenn der aktuelle Effekt aktiv ist. Wenn der Effekt nicht aktiv ist leuchtet die LED nicht.



Der Fußschalter ist umgeben von 4 Cursor-Tasten. Die Auf/Ab Cursor-Tasten schalten durch Drücken den Effekt-Typ um. Hält man beide für 1 Sekunde gedrückt kann man die Effekt-Kategorie umschalten. Die Cursor-Tasten Links/Rechts zeigen jeweils beim Drücken den Effekt links oder rechts davon an. Hält man beide für 1 Sekunde gedrückt kann man links oder rechts neben dem aktuellen Effekt einen neuen Effekt einfügen.

Praxis

Einstellen der Effekte

Der Home-Screen zeigt den aktuellen Effekt. Man sieht die virtuellen Regler, die man über die Parameter-Regler bedienen kann. Wenn vier oder mehr Parameter eingestellt werden können werden mehrere Seiten-Reiter eingeblendet. Wie schon erwähnt kann man durch Drücken des Fußschalters den Effekt an- und ausschalten. Über die Auf/Ab Cursor-Tasten kann man nun ein Effekt-Typ auswählen und die Parameterwerte beliebig abändern.



Patch Memories

Zum Öffnen eines Patch Memories drückt man den mittleren Parameter-Regler. Durch Drehen kann man die voreingestellten Effekt-Kombinationen anwählen. Werden hier Parameter verändert, wird diese Änderung automatisch abgespeichert. Diese Einstellung kann man unter Settings ändern.



Es gibt folgende Möglichkeiten:



1.) Ein Patch Memory unter einem neuen Namen abzuspeichern.



2.) Patch Memories einer Patch-Memory-Liste hinzufügen, die anschließend mit dem Fußschalter durchgeblättert werden kann.



Verwenden von zwei oder mehr Effekten

Durch Drücken beider Cursor-Tasten Links/Rechts wird der Screen ADD EFFECT UNIT geöffnet. Über die Cursor-Tasten ist es nun möglich eine Effekt-Kategorie auszuwählen. Mit Exit wechselt man wieder zum Home-Screen, ohne ein Effekt hinzuzufügen.



Es gibt folgende Möglichkeiten:



1.) Effekt entfernen.



2.) Durch die Effekte blättern.



3.) Effekt-Reihenfolge ändern.



Gebrauch des Tuners

Durch Drücken und Halten des Fußschalters gelangt man in den Tuner-Mode der mit vielen Funktionen ausgestattet ist. Man kann die Referenz-Tonhöhe ändern, zwischen chromatischen Tuner und anderen Tuner-Typen wählen.  Der chromatische Tuner zeigt die nächste Tonhöhe in Halbtonschritten an und wie weit das Eingangssignal von dieser Tonhöhe entfernt ist. Abhängig vom gewählten Typ wird bei Anderen Tuner-Typen der nächste Saiten-Name angezeigt und wie stark das Eingangssignal von dieser Tonhöhe abweicht. Im Handbuch gibt es dazu eine Tabelle mit den verfügbaren Tuner-Typen.



Eintippen des Tempos

Ab Werk öffnet sich der Tuner beim Drücken und Halten des Fußschalters. Um die Funktion Tap Tempo mit dem Fußschalter aufzurufen und anschließend das Tempo mit dem Fußschalter einzutippen, muss diese Einstellung geändert werden. Ist Tap Tempo eingestellt gelangt man durch Drücken und Halten des Fußschalters in den Screen Tap Tempo. Tippt man zwei oder mehrmals im gewünschten Tempo auf den Fußschalter blinkt die ON/Off-Anzeige im aktuellen Tempo. Durch nochmaliges Drücken und Halten wird die Einstellung abgeschlossen.



Ändern verschiedener Einstellungen

Dazu öffnet man durch Drücken des ersten Parameter-Reglers das Menü und wählt durch Drehen „Settings“ aus.



Es gibt folgende Möglichkeiten:



1.) Auswahl der Funktion für das Drücken und Halten des Fußschalters.



2.) Tuner-Modus einstellen. Es gibt die Auswahl zwischen:

Bypass Die Effekte werden auf Bypass geschaltet, wenn der Tuner verwendet wird.

Mute Der Ausgang wird stumm geschaltet, wenn der Tuner verwendet wird.



3.) Power-Management einrichten. Es gibt die Auswahl zwischen:

On Die Funktion Power-Management ist aktiv. Bei Nichtbenutzung für 10 Stunden schaltet sich das Gerät automatisch aus.

Off Die Funktion Power-Management ist deaktiviert.



4.) Einrichten der Funktion Auto Save. Es gibt die Auswahl zwischen:

On Änderungen an den Presets werden automatisch gespeichert.

Off Änderungen an den Presets können nur manuell gespeichert werden.



5.) Batterie –Typ auswählen



6.) Einschaltdauer der Hintergrundbeleuchtung.



7.) Einstellen des Display-Kontrasts



8.) Überprüfen der Firmware-Version



Werkseinstellung wieder herstellen

Zur Wiederherstellung der Werkseinstellung muss der Parameter-Regler 1 gedrückt und gehalten werden und dazu das Gerät eingeschaltet werden. Es öffnet sich der Screen All Initialize. Durch Drücken des Fußschalters wird die Funktion ausgeführt.


Fotos


Soundsamples


Fabrikat:   Zoom
Modell:   MS-70CDR
Typ:   Effektpedal
Getestet am:   19.05.2015
Autor:   Mario Seifarth
